為了研究混合型塑膠跑道的VOC 成分、主要來源、釋放規(guī)律，本文采用60 L小型環(huán)境艙模擬產(chǎn)品的實(shí)際釋放狀態(tài)，并探究其在不同溫度條件下的 VOC 釋放規(guī)律，以期為產(chǎn)品環(huán)保性能提升提供理論指導(dǎo)，指導(dǎo)企業(yè)進(jìn)行合理的生產(chǎn)。

混合型塑膠跑道揮發(fā)性有機(jī)化合物的試驗(yàn)分析：

試驗(yàn)設(shè)備：環(huán)儀儀器 2桶60L小型環(huán)境艙

檢測儀器：熱解析脫附系統(tǒng)、氣相色譜質(zhì)譜聯(lián)用儀、恒流空氣采樣泵、恒流空氣采樣泵、Tenax - TA 采樣管

試驗(yàn)方案及過程：

成品衰減測試：參考 GB 36246-2018《中小學(xué)合成材料面層運(yùn)動場地》，將樣品裁剪為 12 cm × 20 cm，使用不含揮發(fā)性有機(jī)物的鋁箔將其背面和四周進(jìn)行包裹密封，在空氣流速0.1 ~0.3 m/ s，換氣率1 次/ h 的條件下進(jìn)行測試，測試溫度分別為(23±2)、(40±2)、(60±2) ℃，在一定時(shí)間時(shí)采集60L小型環(huán)境艙內(nèi)氣體。

試驗(yàn)結(jié)果分析：

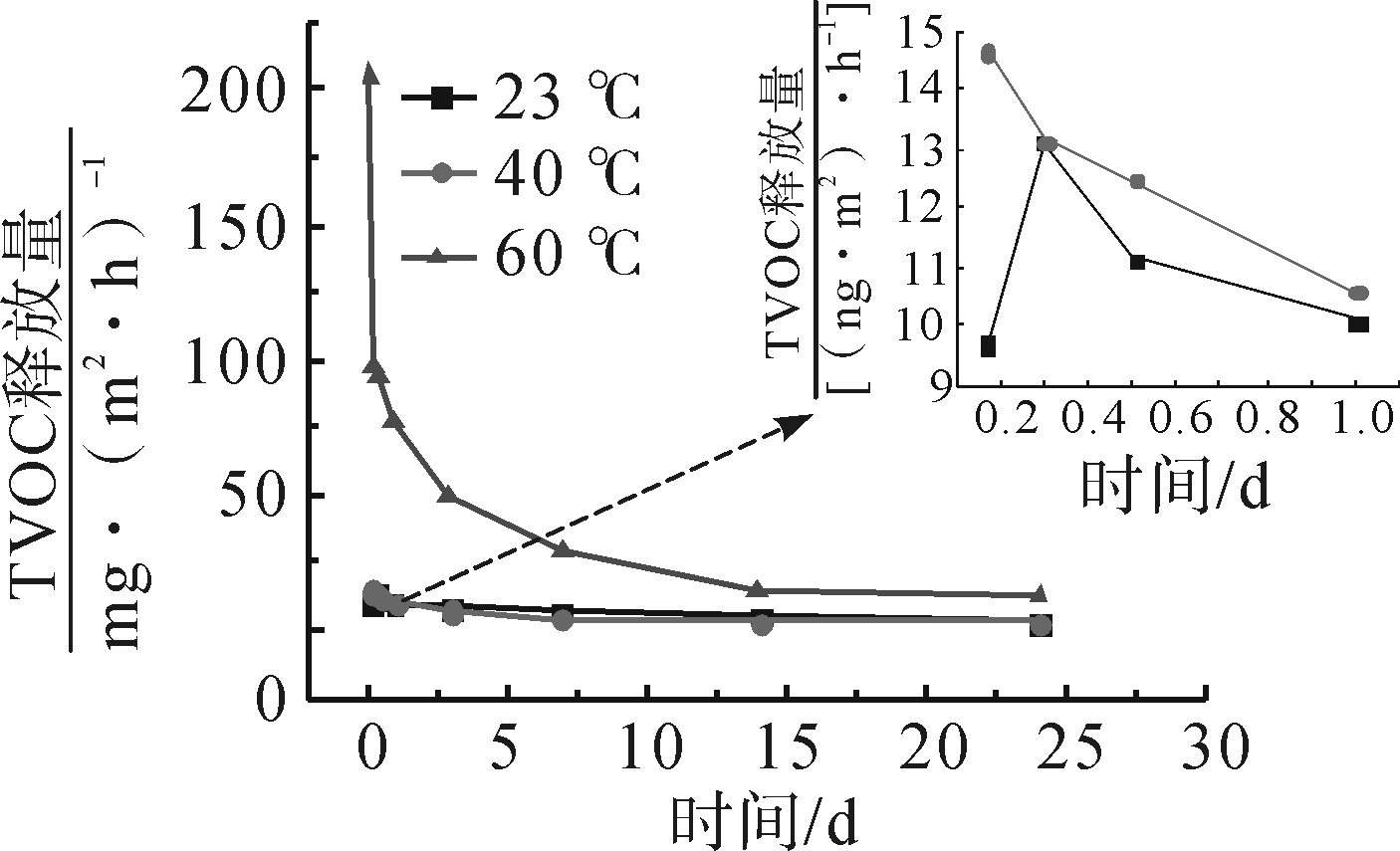

下圖為不同溫度下，混合型跑道成品中 TVOC 釋放規(guī)律。

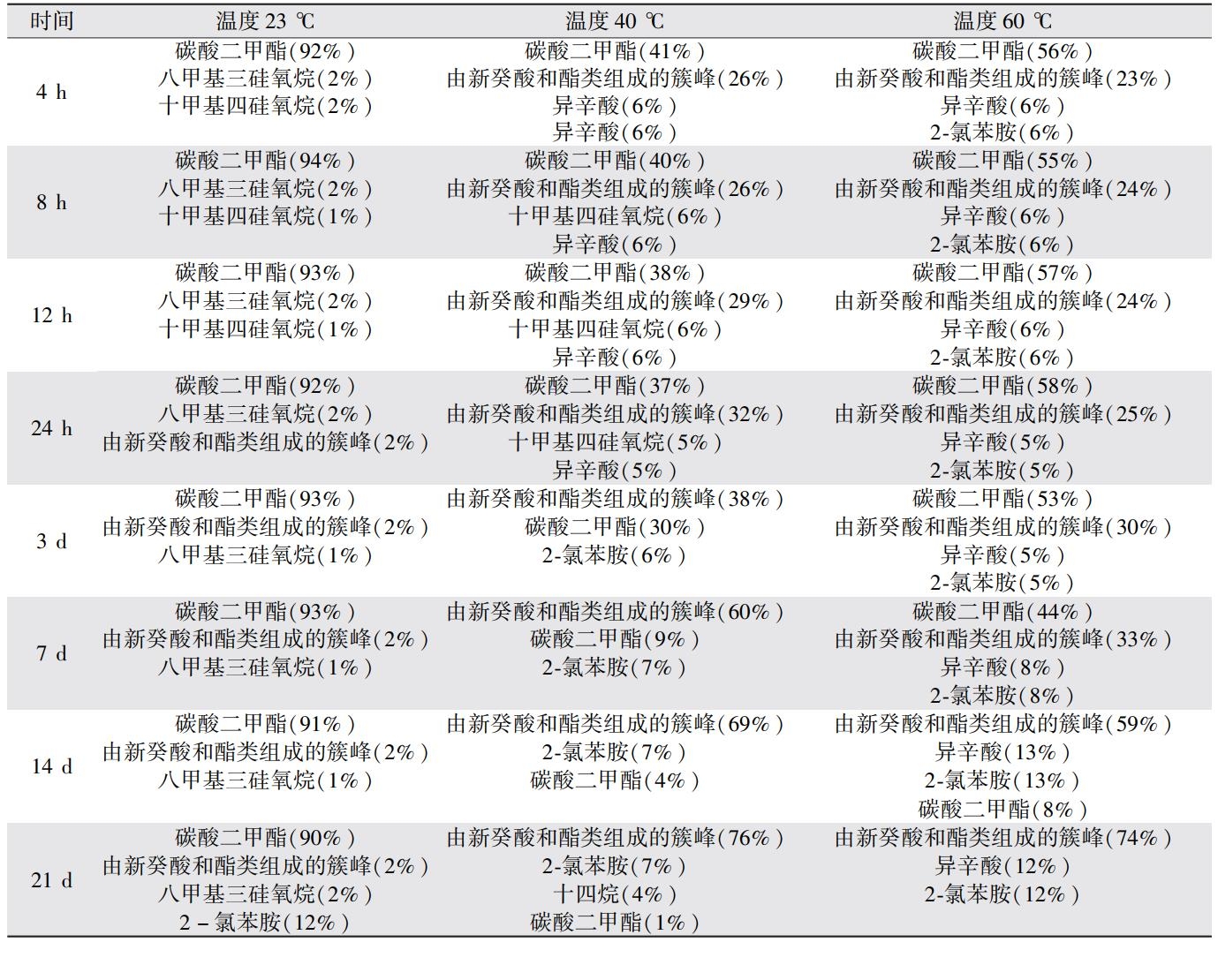

對應(yīng)的主要釋放物質(zhì)及其在 TVOC中的占比見下表。

1.從上述結(jié)果可以看出，23 ℃時(shí)混合型跑道樣品中的TVOC 釋放量先升高后下降，在 12 h 處達(dá)到峰值，且低沸點(diǎn)物質(zhì)———碳酸二甲酯在 21 d 中始終占據(jù)90% 左右。

2.當(dāng)溫度升高到 40 ℃ 和 60 ℃ 時(shí)，樣品中的 TVOC 釋放量隨時(shí)間延長逐漸降低，14 d 后逐漸趨于穩(wěn)定，且溫度越高，前期釋放速率下降越快。

3.同時(shí)，升高溫度未改變樣品中的主要釋放物質(zhì)種類，只是改變了其釋放占比，溫度升高，碳酸二甲酯釋放占比逐漸降低，21 d 后基本可從樣品中揮發(fā)完全，而由新癸酸和酯類組成的簇峰、異辛酸等高沸點(diǎn)物質(zhì)占比逐漸升高。

4.此外，通過比對跑道產(chǎn)品在不同溫度條件下的釋放，發(fā)現(xiàn)溫度的變化和 TVOC 釋放增加量有一定的倍數(shù)關(guān)系。

試驗(yàn)結(jié)論：

1.混合型塑膠跑道成品 TVOC 釋放量隨時(shí)間延長均呈降低趨勢，且環(huán)境溫度越高初始 TVOC 釋放量越大，在 14 d 后基本保持穩(wěn)定

2.高溫可加快揮發(fā)性有機(jī)物釋放速率，促進(jìn)中高沸點(diǎn)物質(zhì)釋放;且當(dāng)跑道產(chǎn)品所處的環(huán)境溫度每升高 10 ℃，TVOC 釋放量相應(yīng)增加 2.45 至 2.65 倍。 通過此規(guī)律，可預(yù)估在不同溫度下跑道產(chǎn)品的 TVOC 釋放量，對實(shí)際應(yīng)用具有指導(dǎo)作用。

如有2桶60L小型環(huán)境艙的試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
